SSCE210-24-8 组合式喷砂机是一台充分考虑到外形美观,节能高效,结构合理,工作安全可靠,操作方便,故障率低,维修简易的高效喷砂机。经本机处理的工件表面能达到除锈标准Sa2.5~3级,表面粗糙度可达25~100μm。本设备是一套独立的喷砂系统,适用于无喷砂房的各种环境,具有喷砂房的各种功能,能完成需要喷砂房才能完成的各种工作。
名称 | 高效喷砂机 |
型号 | SSCE1770 |
数量 | 8台 |
高度 | 1700mm |
直径 | Φ600mm |
容积 | 0.35m³ |
料仓(连续加砂) | 2 |
料位仪 | 2 |
遥控磨料阀 | 1 |
遥控进气阀 | 3 |
遥控排气阀 | 2 |
遥控器 | 1 |
喷砂灯 | 1 |
喷嘴Φ14 | 1 |
气动加砂阀数量 | 1只/台 |
手动截止阀数量 | 1只/台 |
汽水分离器规格及数量 | DN300,2台 |
气源尺寸及数量 | 4”× 2 |
效率 | ≥20m2/h |
处理面积 | 20m2/h/单枪*8枪=160m2/h |
磨料选用 | 0.8~1.5mm |
压缩空气消耗量 | 10m³/min(单台) x 8=80 m³/min |
工作压力 | 0.6~1Mpa |
控制要求 | 电-气无线遥控及有线遥控 |
呼吸过滤器 | 1套(带过滤装置,可调压) |
压力显示仪 | 1套(0~1.6Mpa) |

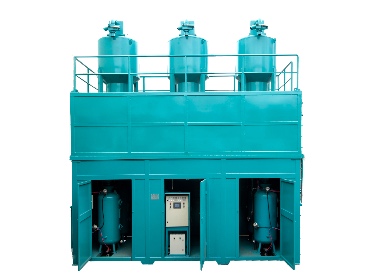

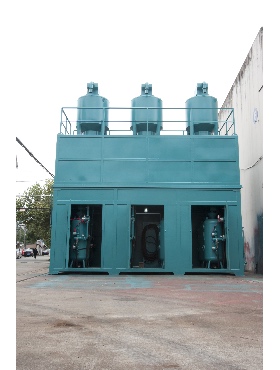

l 本设备由三个储砂桶、一个机房和一个料仓组成。
l 机房和料仓采用集装箱货柜外形尺寸设计,方便运输移动。
l 机房和料仓采用螺栓连接。

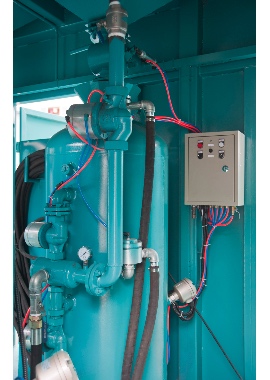

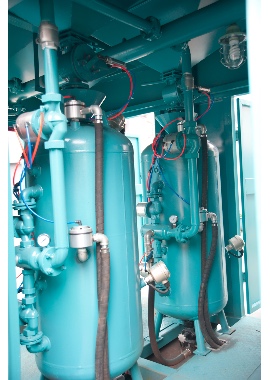

l 机房内设喷砂机8台,双仓单枪,喷嘴φ14,能自动加砂。喷砂采用无线遥控,由PLC电脑控制。
l 料仓容积24m³,能储备足够的干净的磨料,保障喷砂缸的需要。
l 储料桶有风洗筛选系统,在2台90kw电动吸砂机的支持下将散落成堆的砂吸进储砂桶,并由PLC电脑程序控制将干净的砂泻入料仓。

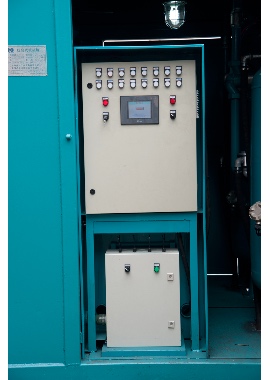

l 本机有PLC全程空;液晶触摸屏能显示每缸的各种工作状态。每个缸都能单独进行自动或手动的切换。8个分电气控箱通过指示灯显示喷砂、喷气、停止等状态。便于枪手和机房看管人员的联络。
l 无线接收器箱有50米多芯延长接口,以便在信号不好时,将遥控接收器送至施工现场
气动遥控磨料阀 | 耐磨衬套 | 气动遥控磨料阀 | 遥控开关 |
手控磨料阀A型 | 手控磨料阀BA型 | 排气阀A型 | 排气阀B型 |
